Analyse des causes de rupture des disques d'accouplement des pompes d'alimentation en eau

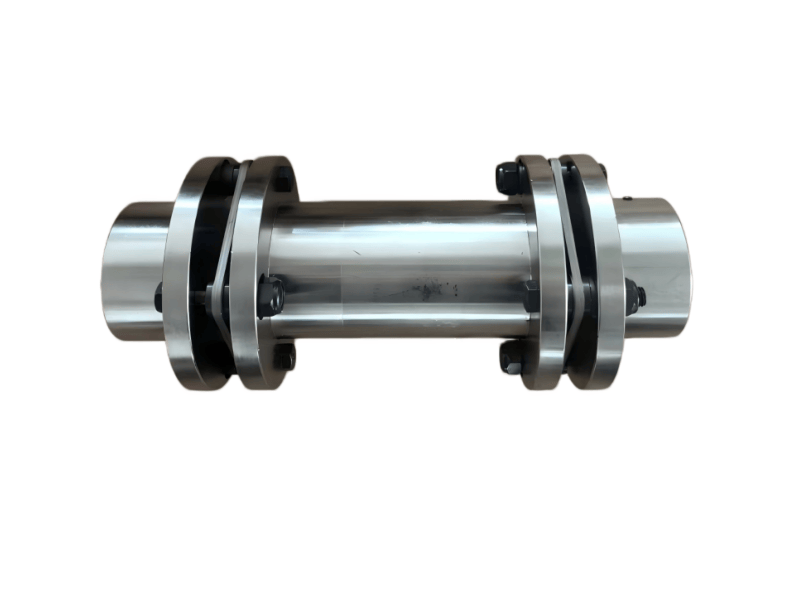

Dans le nouveau contexte de régulation stricte des pics de charge sur le marché de l'énergie, les accouplements à disques – qui constituent le lien essentiel entre la petite turbine à vapeur et la pompe d'alimentation en eau – sont confrontés à de graves problèmes de performance en raison de l'augmentation significative de l'amplitude des fluctuations de charge des pompes d'alimentation en eau.

Analyse des propriétés courantes des matériaux de disques

L'élément élastique principal d'un accouplement à disque de pompe d'alimentation est le disque métallique. L'industrie utilise principalement deux types de matériaux : l'acier inoxydable et l'acier de construction allié. Caractérisés par une résistance élevée, une grande résistance à la fatigue et des propriétés mécaniques globales stables, ainsi que par une excellente résistance à la corrosion induite par la vapeur et le fluide, ces matériaux sont capables de supporter les conditions de fonctionnement difficiles des groupes de pompes d'alimentation, notamment les hautes températures, les charges alternées et l'érosion par la vapeur. Par conséquent, les accouplements à disque sont largement utilisés et normalisés dans les systèmes d'entraînement industriels de secteurs tels que la production d'énergie thermique, le traitement chimique et la distribution d'eau.

Adéquation du matériau aux conditions de fonctionnement

Les accouplements à disques pour pompes d'alimentation fonctionnent dans des environnements exigeants et variables, subissant les effets combinés des variations de charge dynamiques, d'importantes fluctuations de température et de l'exposition à l'humidité et à la vapeur. Ces conditions de service complexes imposent des exigences rigoureuses quant à la durabilité globale et à l'adaptabilité environnementale du matériau du disque.

Le fonctionnement à charge variable est une cause majeure de défaillance et de rupture des disques. Avec la participation croissante des centrales électriques à la régulation des pics de charge, les pompes d'alimentation en eau doivent fréquemment alterner entre des plages de charge élevées et faibles. Le couple de sortie, en constante variation, génère des contraintes alternées périodiques au sein du disque ; sous l'effet d'une charge cyclique prolongée, des microfissures de fatigue se forment facilement. La propagation de ces fissures entraîne des dommages dus à la fatigue, pouvant conduire à la rupture du disque et à la défaillance de l'accouplement, compromettant ainsi le fonctionnement stable de l'ensemble du groupe d'alimentation en eau.

Analyse du lien entre les défauts matériels et les fractures discales

Les défauts internes du matériau constituent une autre cause importante de rupture des disques, les inclusions et la porosité étant les défauts les plus fréquemment rencontrés. Sous des conditions de charge alternée, une concentration de contraintes importante se produit aux bords de ces défauts, un effet qui s'intensifie avec l'augmentation du nombre de cycles de charge. Cet état de contrainte élevée localisée favorise directement l'amorçage de microfissures au niveau des défauts ; ces fissures se propagent dans la matrice, finissant par dépasser la capacité de charge du matériau et provoquant la rupture du disque.

Causes du désalignement de l'arbre et son impact sur les accouplements à disques

Dans un contexte de forte exigence de réduction des pics de consommation sur le marché de l'énergie actuel, les groupes motopompes subissent fréquemment d'importantes fluctuations de charge, ce qui fait du défaut d'alignement de l'arbre un facteur critique limitant les performances et la durée de vie des accouplements à disques. Concernant les mécanismes sous-jacents, les erreurs de mesure lors de l'installation et le tassement des fondations sont les principales causes de ce défaut d'alignement. D'une part, les erreurs de mesure d'alignement lors de l'installation – telles que la non-prise en compte de la déformation du support du comparateur ou une compensation insuffisante de la dilatation thermique – entraînent directement un défaut d'alignement géométrique initial. D'autre part, le tassement irrégulier des fondations lors du fonctionnement prolongé de l'équipement perturbe davantage l'alignement initial. Ces défauts d'alignement soumettent le disque à des charges supplémentaires lors de la transmission du couple, accélérant ainsi la fatigue.
